Réglage de l’aiguille de carburateur : le guide complet pour une carburation optimale

Réglage de la carburation : richesse, vis et gicleurs

Le réglage de la carburation repose sur un équilibre subtil entre l’air et l’essence. Si le gicleur principal détermine la richesse à haute vitesse (plein gaz), la vis de richesse et l’aiguille de boisseau agissent sur les plages intermédiaires. Un mauvais dosage se traduit par des symptômes distincts : un gicleur principal trop gros provoque des problèmes à chaud, tandis qu’un gicleur trop petit se manifeste surtout à froid. De même, une richesse trop élevée engendre des trous à l’accélération lorsqu’on demande de la puissance, alors qu’une richesse trop faible provoque des ratés sans demande de puissance.

Comprendre l’impact du gicleur principal sur la richesse

Le gicleur principal est le chef d’orchestre de la carburation à hauts régimes. C’est lui qui règle le débit d’essence lorsque le boisseau est grand ouvert. Sa taille est exprimée en centièmes de millimètre (ex : un gicleur de 100 pour un carburateur de 19 mm). Sa sélection conditionne directement la température de fonctionnement du moteur. Un diamètre trop important noie la chambre de combustion et provoque une surconsommation. À l’inverse, un gicleur trop petit fait monter la température et risque de gripper le moteur. La règle d’or : valider le bon gicleur principal avant de toucher à l’aiguille. Changer la hauteur d’aiguille ne compensera jamais un gicleur principal inadapté.

La vis de richesse : réglage fin et méthode

La vis de richesse (ou vis d’air) agit sur le circuit de ralenti et les toutes premières ouvertures des gaz. Elle permet un réglage fin du mélange à bas régime. Son rôle est crucial pour la transition entre le ralenti et les montées en régime.

Pour un réglage efficace, suivez cette méthode, en gardant à l’esprit les symptômes d’une vis de richesse mal réglée: – Positionner selon valeur constructeur (souvent entre 1,5 et 2,5 tours de dévissage) pour repartir d’une base saine.
– Ajuster progressivement quart par quart en écoutant le moteur trouver son régime de ralenti le plus stable et le plus haut.
– Tester la reprise à chaud pour vérifier l’absence de ratés à la remise des gaz.
– Resserrer si ratés à froid : des ratés au démarrage indiquent généralement un mélange trop pauvre qu’il faudra enrichir.

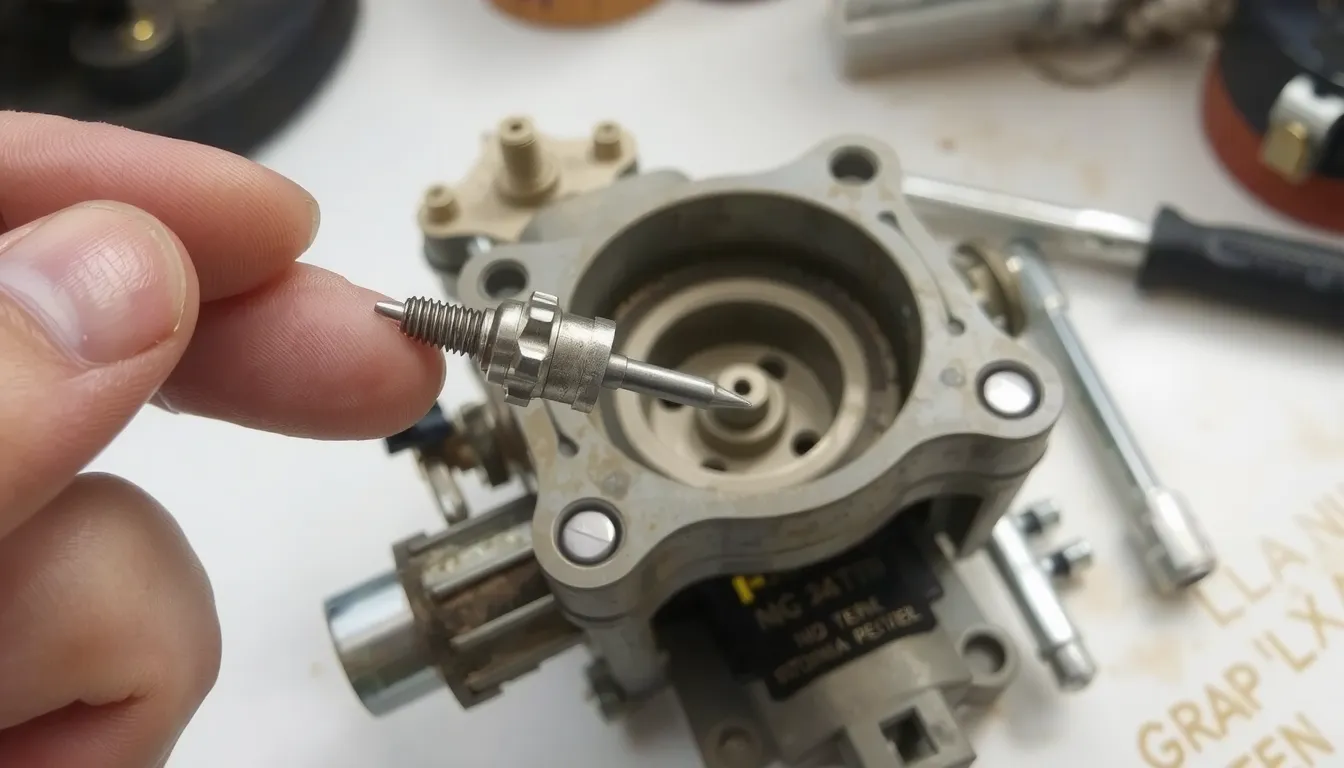

Rôle et fonctionnement de l’aiguille de boisseau

L’aiguille de boisseau agit sur les plages de basse et moyenne vitesse, généralement sous 4000 tr/min. Contrairement au gicleur principal qui gère les hauts régimes, elle contrôle la richesse lors des phases de transition et d’accélération partielle. Une aiguille trop fine ou trop épaisse modifie directement le dosage du carburant dans cette zone critique.

Chaque aiguille possède une conicité et un diamètre propres. Par exemple, sur un Dell’Orto 17.5 PHVA, l’aiguille A20 est souvent source de problèmes d’origine ; une aiguille W7 est plus épaisse qu’une W9 et influence le comportement moteur à même gicleur. Changer d’aiguille ne remplace pas un réglage de gicleur : ces deux paramètres agissent sur des plages distinctes et complémentaires.

Un mauvais choix d’aiguille se traduit par des trous à l’accélération, un broutage ou une sensation de moteur inexploité. Le réglage se fait par crans de hauteur : monter l’aiguille d’un cran enrichit le mélange, la descendre l’appauvrit. Cette action fine est essentielle pour trouver le dosage idéal sur les mi-régimes.

Symptômes d’un mauvais réglage d’aiguille

Une aiguille de boisseau trop haute (ou mal positionnée sur ses crans) ne se manifeste pas par une panne brutale, mais par des symptômes sournois qui apparaissent principalement entre 3 000 et 6 000 tr/min. Le moteur tourne, mais il manque de punch et semble bridé.

• Trous à l’accélération : le moteur « tousse » ou cale lorsqu’on ouvre les gaz franchement, signe d’un mélange trop riche qui noie la bougie.
• Broutage à vitesse stabilisée : des à-coups réguliers se font sentir à allure constante, souvent entre 40 et 60 km/h, indiquant une carburation instable.
• Étouffement vers 70 km/h : le cyclomoteur plafonne, comme s’il manquait d’essence ou d’air, avec une sensation de « mur » insurmontable.
• Moteur inexploité à mi-régime : la montée en tours est linéaire mais molle, le deux-roues ne décroche jamais vraiment le potentiel du cylindre n’est pas utilisé.
• Consommation anormalement élevée : un niveau de cuve correct mais une aiguille trop haute augmente la consommation de 15 à 20 % sans gain de performances.

Un cas fréquent se retrouve sur les configurations type Top Noir 70 avec un carburateur 19 mm : l’étouffement en pointe est souvent attribué au gicleur principal, alors que l’aiguille est en cause. De même, une aiguille A20 d’origine sur un Dell’Orto 17,5 PHVA est connue pour créer des trous à l’accélération, même avec un gicleur bien dimensionné.

Pour différencier un problème d’aiguille d’un problème de gicleur, observez la plage de régime concernée : sous 4 000 tr/min, c’est l’aiguille qui domine. Au-delà, le gicleur principal prend le relais. Si le symptôme apparaît en sortie de virage ou à mi-gaz, l’aiguille est votre premier suspect. Avant de modifier les crans, vérifiez aussi le niveau de cuve : un niveau trop bas reproduit exactement les mêmes symptômes de broutage à basse vitesse, tout comme un mauvais branchement des durites du carburateur peut fausser le diagnostic.

Réglage de la hauteur et des crans de l’aiguille

Le réglage de la hauteur d’aiguille s’effectue par crans de clip. Chaque cran modifie la position de l’aiguille dans le puits du carburateur : monter le clip d’un cran (vers le haut, aiguille plus basse dans le gicleur) enrichit le mélange, tandis que le descendre l’appauvrit. Cette action agit directement sur la plage mi-course, entre 4 000 et 8 000 tr/min, là où le gicleur principal n’a pas encore pris le relais.

Méthode de réglage par crans

Avant toute manipulation, vérifiez que le gicleur principal est correctement dimensionné : un changement de cran ne compensera jamais un gicleur inadapté. Une fois ce point validé, procédez méthodiquement : démontez le boisseau, retirez l’aiguille, déclipsez le clip, puis déplacez-le d’un cran dans la direction souhaitée. Remontez et effectuez un essai routier de 5 à 10 kilomètres en sollicitant les accélérations à mi-régime. Si le moteur semble étouffé ou brouté à l’accélération, le mélange est trop riche : descendez le clip d’un cran. À l’inverse, si la moto manque de répondant sous 6 000 tr/min, montez le clip d’un cran pour enrichir. Cette méthode par essais successifs reste la plus fiable pour trouver le point idéal.

Erreurs à éviter lors du réglage

– Modifier les crans sans valider le gicleur : changer la hauteur d’aiguille sur un gicleur principal mal dimensionné fausse tout le diagnostic. Le gicleur se valide toujours en premier
– Changer plusieurs crans d’un coup : sauter directement de 2 crans empêche de mesurer l’effet réel de chaque modification et risque de passer à côté du réglage optimal
– Ignorer les symptômes après réglage : un trou à 70 km/h ou un broutage en accélération signale que le réglage n’est pas abouti. Poursuivez les essais jusqu’à disparition complète
– Négliger le niveau de cuve : un niveau trop bas ou trop haut perturbe la carburation basse et mi-vitesse, et rend le réglage d’aiguille incohérent. Contrôlez le flotteur et le pointeau avant chaque série d’essais

Problèmes de ralenti liés au circuit carburation

Un ralenti instable ou un calage intempestif ne vient pas toujours de l’aiguille. Le circuit de ralenti possède ses propres vis de richesse et vis de butée de boisseau, qui contrôlent respectivement le dosage du mélange et l’ouverture minimale du papillon. Avant toute autre intervention, vérifiez que ces réglages correspondent aux valeurs constructeur.

Un mauvais réglage se manifeste par un ralenti qui tourne trop haut, des trous à l’accélération ou un moteur qui cale dès qu’on coupe l’embrayage. Si le problème persiste après ajustement, contrôlez le niveau de cuve, l’état du flotteur et du pointeau. Une étanchéité défectueuse de l’admission ou de la ligne d’échappement peut aussi fausser le mélange au ralenti.

En dernier recours, vérifiez le jeu aux soupapes et l’état du starter. Un circuit de ralenti obstrué ou un mauvais réglage de vis de richesse donnent souvent des symptômes similaires à une aiguille trop haute. Prenez le temps de diagnostiquer chaque élément séparément pour éviter de régler un problème qui n’existe pas.
